Лазерное 3D сканирование пружин под нагрузкой и в свободном состоянии

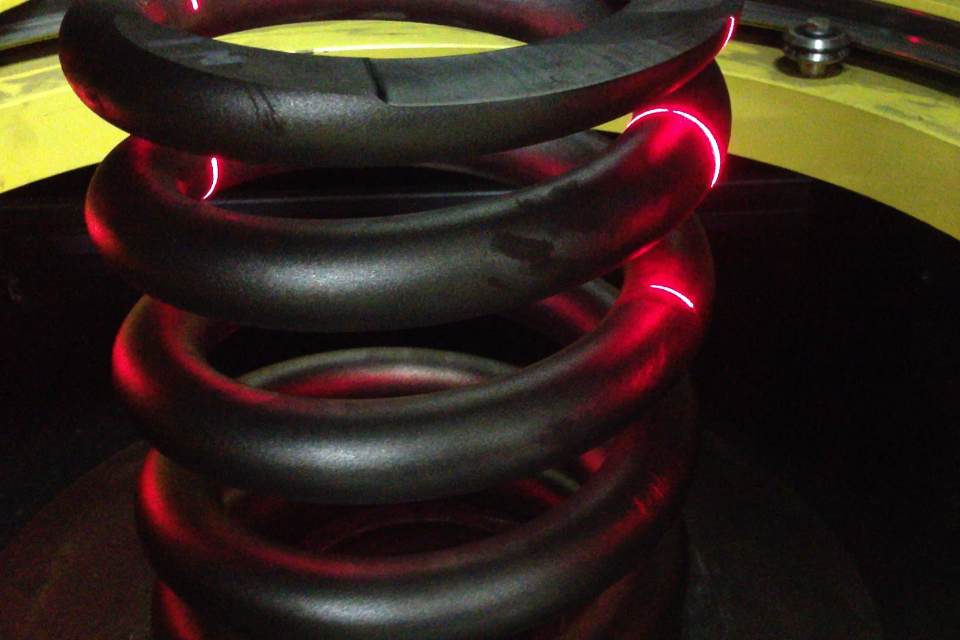

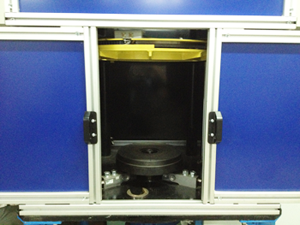

Оборудование предназначено для автоматического бесконтактного лазерного контроля геометрии пружин как в свободном состоянии, так и в нагруженном до 10 тонн состоянии.

Оборудование позволяет контролировать качество производственного процесса изготовления пружин. Пользователь имеет возможность проведения сканирования пружин после каждой технологической операции: навивки, закалки, отпуска, дробенаклепа и пр.

При каждом сканировании производится контроль геометрических размеров и сохранение  облака точек в базу данных. Пользователь получает возможность сравнения геометрии пружины, её статистического анализа и контроля дрейфа силовых и линейных характеристик в ходе техпроцесса и эксплуатации.

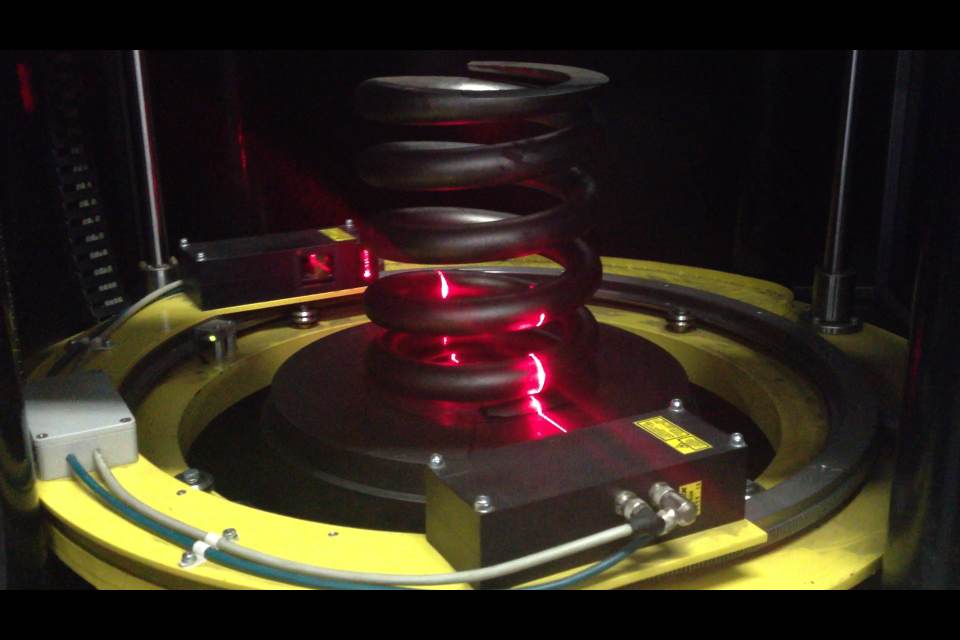

Оборудование позволяет производить измерение силовых характеристик пружин, а также сканирование геометрии пружины под нагрузкой и ее сравнение с ненагруженной пружиной или пружиной под другой нагрузкой.

Диапазон измеряемых геометрических размеров пружин

по горизонтали (диаметр) 130-330 мм
по вертикали (высота) 160-510 мм
Диапазон прилагаемой нагрузки 320-10000 кг

Измеряемые параметры

Диаметр прутка пружины
Средний диаметр пружины (расчетная величина)
Наружный диаметр пружины
Внутренний диаметр пружины (расчетная величина)
Высота пружины в свободном состоянии.
Высота пружины при расчетного статической нагрузке
Высота пружины при расчетной рабочей нагрузке
Высота пружины под пробной нагрузкой
Число рабочих витков
Полное число витков
Номинальный шаг навивки рабочих витков
Шак навивки опорного витка
Зазор между рабочими витками в свободном состоянии и под пробной нагрузкой
Зазор между концом опорного витка и соседним рабочим витком
Продольная деформация (прогиб) пружины под расчетной статической нагрузкой
Усилие предварительного поджатия при заданной деформации
Усилие рабочего поджатия при заданной деформации

Метрологические характеристики

Предел допустимой погрешности измерения параметров без нагрузки +/- 0,1 мм
Предел допустимой погрешности измерения параметров с нагрузкой +/- 0,15 мм
Предел допустимой погрешности измерения усилия не более 10 кгс

Программное обеспечение

В комплект поставки системы входит лицензионное программное обеспечение Geomagic Qualify.
