В основу работы датчика положен принцип оптической триангуляции. Излучение полупроводникового лазера 1 фокусируется объективом 2 на объекте 6. Рассеянное на объекте излучение объективом 3 собирается на CCD-линейке 4. Процессор сигналов 5 рассчитывает расстояние до объекта по положению изображения светового пятна на линейке 4.
[ посмотреть другие модели ]

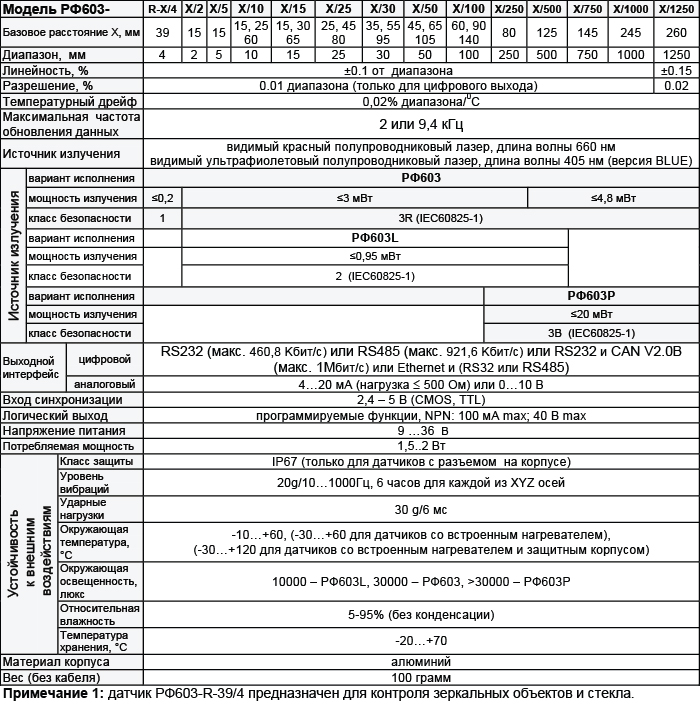

Спецификация
Принцип действия
В основу работы датчика положен принцип оптической триангуляции. Излучение полупроводникового лазера 1 фокусируется объективом 2 на объекте 6. Рассеянное на объекте излучение объективом 3 собирается на CCD-линейке 4. Процессор сигналов 5 рассчитывает расстояние до объекта по положению изображения светового пятна на линейке 4.

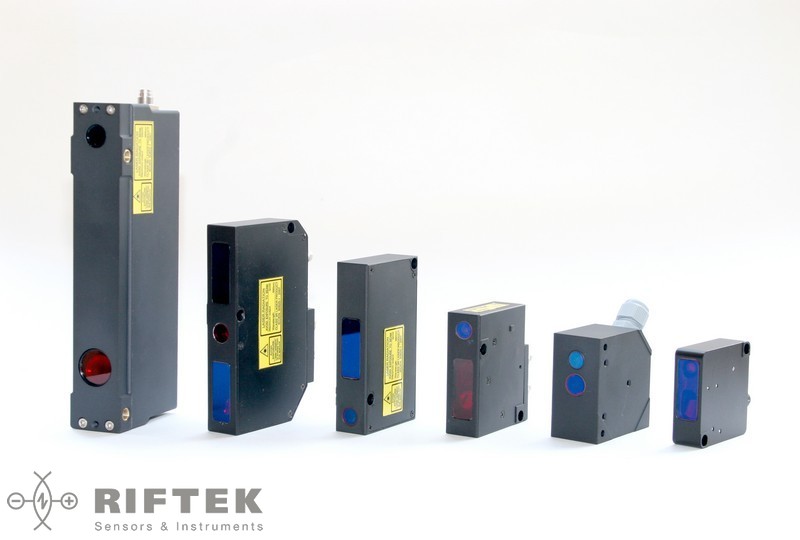

Варианты исполнения
