UNO. Прибор для бесконтактного контроля внутреннего диаметра и прямолинейности труб и других цилиндрических изделий

Прибор для измерения наружного диаметра труб. (Ранее "Прибор ПИНТ") Прибор предназначен для измерения внутреннего диаметра, овальности и прямолинейности труб, цилиндров, сифонов, экструдеров и других цилиндрических объектов с гладкой внутренней поверхностью.

Измеряемые параметры

• внутренний диаметр;
• овальность;
• отклонение от прямолинейности;
• длина трубы;

Технические характеристики

Точность измерения (пределы абсолютной погрешности)

Прибор содержит

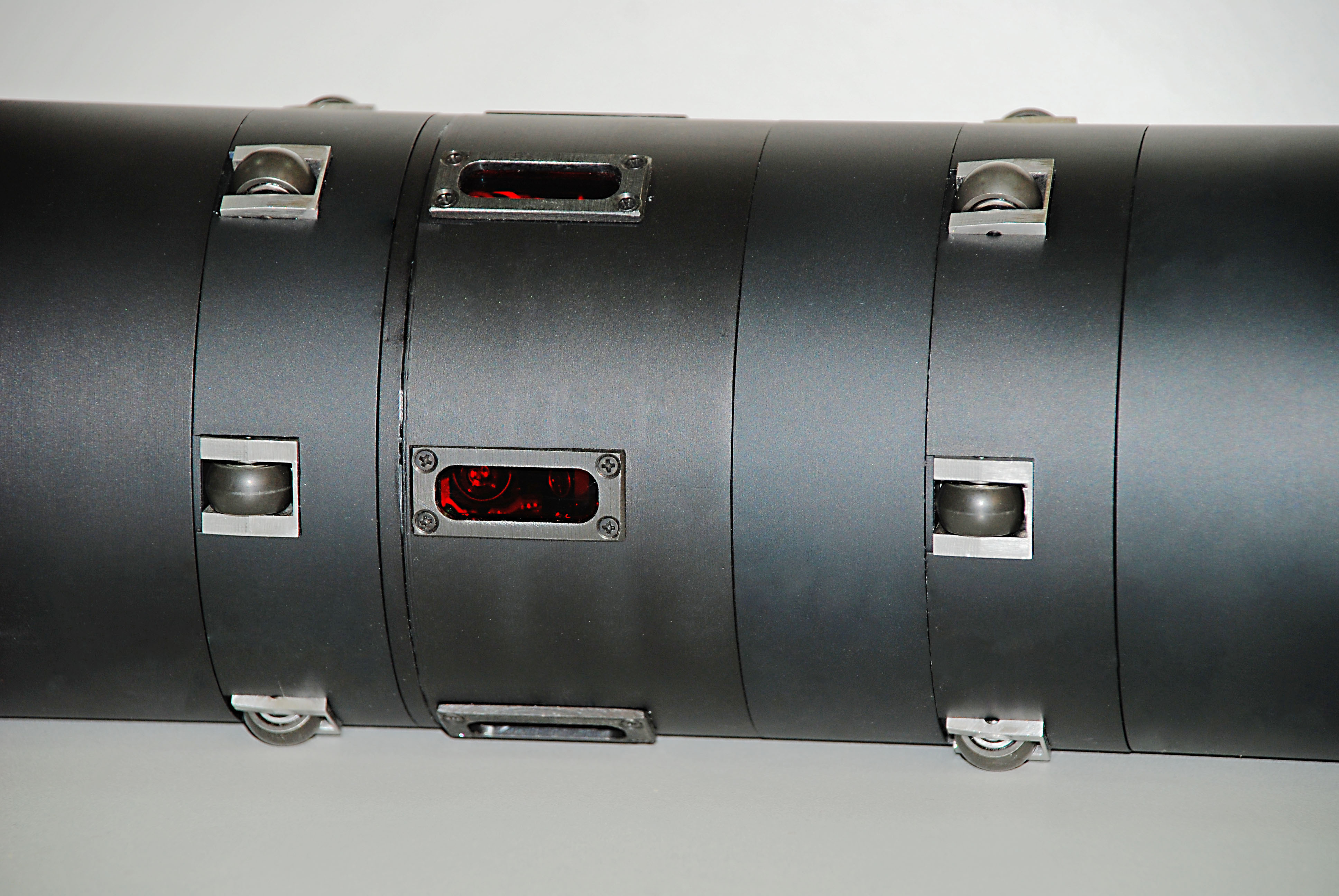

• Шестилучевой модуль сканирования диаметра
• Модуль прямолинейности
• Дальномер (канал измерения расстояния от зонда до торца трубы);
• Инклинометр.

Методика измерений

Для измерения прямолинейности и длины с одной стороны трубы закрепляется излучатель, а с другой стороны устанавливается юстировочная мишень. С помощью настроечных элементов лучи лазеров выставляются в центр юстировочной мишени и задают эталонную ось. Мишень демонтируется. Вместо мишени устанавливается измерительный зонд и жестко центруется. В процессе движения зонда модуль прямолинейности определяет отклонение от эталонной оси в двух плоскостях – вертикальной и горизонтальной. Канал измерения длины фиксирует расстояние до излучателя. Модуль измерения диаметра фиксирует внутренний диаметр и овальность в шести продольных сечениях.

Зонд управляется оператором дистанционно и движется автоматически по заданному сценарию. Зонд не имеет проводов. Связь с управляющим компьютером осуществляется по беспроводному каналу. Все измерения визуализируются на компьютере в режиме реального времени.

Автоматизация

Перемещение подвижного зонда вдоль трубы полностью автоматизированное, перемещение осуществляется посредством автономных источников питания без использования кабеля.

Управление движением зонда и передача данных также выполняется по беспроводному каналу. Конструкция устройства обеспечивает измерение отклонения от прямолинейности по всей длине трубы.

Состав изделия

• Блок излучателя;
• Самодвижущийся зонд;
• Носитель с программным обеспечением;
• Комплект соединительных кабелей;
• ЗИП
• Калибровочный блок
• Комплект ЭД и метрологических документов.

Техническое обслуживание

Устройство выполнено по модульной схеме. При выходе из строя любой модуль легко заменяется. В устройстве установлены высококачественные аккумуляторные батареи. Циклы зарядки-разрядки в автоматическом режиме осуществляет специальный блок обслуживания аккумуляторных батарей.

Калибровка

Для проведения опробования и периодической калибровки устройства используется специальный калибровочный блок имитирующий непрямолинейность и имеющий от двух до пяти калибровочных колец для калибровки канала диаметра (овальности).

Другие применения

Возможно изготовление устройства по техническому заданию заказчика. Возможно внедрение дополнительных каналов для контроля износа трубы, контроля профиля поверхности трубы, видеоинспекции, контроля толщины внутреннего покрытия.

Прибор для измерения отклонения от прямолинейности.
Прибор для измерения внутреннего диаметра.
Аналог устаревшего прибора СКО-3
Лазерное измерение диаметра трубы
